연소한계곡선 (Flammability Limit Curve)

Flammability Limit Curve는 특정 환경에서 가연성 물질이 연소할 수 있는 농도의 범위를 시각적으로 표현한 그래프로, 화재 예방과 폭발 방지에서 매우 중요한 도구입니다. 이 곡선을 이해하면 특정 환경에서 산소와 가연성 물질 농도가 어떤 조건에서 연소가 가능한지를 파악할 수 있습니다.

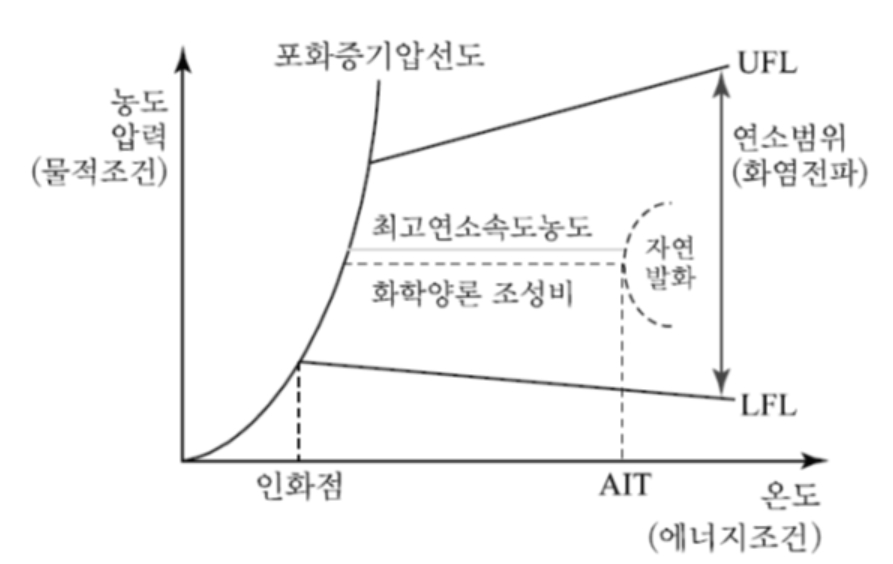

1. Flammability Limit Curve의 구조



1-1. 하한 폭발한계 (LFL, Lower Flammability Limit)

   - 연소가 시작되기 위한 최소한의 가연성 물질 농도입니다. 이 농도 미만에서는 점화원이 있어도 연소가 일어나지 않습니다. 예를 들어 메탄가스의 경우 공기 중 약 5% 미만일 때는 연소하지 않습니다.
   - LFL은 종종 **연료가 희석된 상태**에서 발생하므로, LFL을 이용해 공정이나 설비에서 가연성 물질 농도를 안전하게 관리합니다.

1-2. 상한 폭발한계 (UFL, Upper Flammability Limit)

   - 공기 중에 가연성 물질이 너무 많아 산소가 부족해 연소가 되지 않는 농도입니다. 가령 메탄가스가 15% 이상일 때는 산소 부족으로 인해 연소가 일어나지 않습니다.
   - UFL은 일반적으로 **연료가 과포화된 상태**에서 발생합니다. 가연성 물질이 과도할 경우 연소가 일어나지 않으므로, UFL을 초과하지 않도록 관리하여 위험을 예방합니다.



1-3 연소범위 (화염 전파 영역)

 그래프의 중앙 영역으로, LFL (하한 연소 한계)와 UFL (상한 연소 한계)사이에 위치한 부분입니다. 이 구간에서는 가연성 물질 농도와 산소 농도가 적절히 맞아떨어져 연소가 가능합니다. 이 구간을 폭발 범위라고도 하며, 가연성 물질 농도가 LFL과 UFL 사이에 있을 때 화염이 전파될 수 있습니다.



1-4 인화점과 자발발화온도 (AIT)

• 인화점: 가연성 물질이 외부 점화원에 의해 연소를 시작할 수 있는 최저 온도입니다. 그래프의 x축 시작 부분에 해당합니다.
• AIT (Auto-Ignition Temperature, 자연 발화 온도): 외부 점화원 없이 스스로 발화할 수 있는 온도를 의미하며, 온도가 이 이상으로 올라가면 가연성 물질이 자연 발화할 수 있습니다.

1-5 최고 연소 속도 농도

 연소 속도가 가장 빠른 농도로, 그래프 내에서 화학 양론 조성비 근처에 위치합니다. 이는 화재가 최대 속도로 퍼질 수 있는 농도를 뜻합니다.



1-6 포화 증기 압선도

  그래프의 왼쪽 상단으로 곡선 모양을 이루고 있으며, 물리적 조건에 따라 가연성 물질이 증발하여 포화 상태에 도달할 수 있는 한계 농도를 나타냅니다.

2. 산소 농도와 연소한계곡선

산소농도가 낮아질수록 연소가능범위가 좁아진다.
- 일정 농도 이하로 산소 농도가 낮아지면, 연소가 아예 불가능해집니다. 이때의 산소 농도를 최소산소농도(LOC, Limiting Oxygen Concentration)라고 합니다. LOC는 특정 환경에서 산소 농도가 LOC 미만으로 유지되면 연소 가능성이 없다고 볼 수 있습니다.

3. Flammability Limit Curve의 실용적 활용

3-1. 위험성 평가 및 안전 구역 설정

   - 곡선을 바탕으로, 공정이나 설비에서 산소 및 가연성 물질 농도를 안전한 범위(LFL 이하 또는 UFL 이상)로 유지할 수 있도록 위험성을 평가합니다.
   - 예를 들어, 화학 공장에서는 산소 농도가 LOC 이하로 떨어지거나 가연성 물질 농도가 UFL을 넘도록 환경을 조성하여 폭발을 예방합니다.

3-2. 불활성화(Inerting)

  - 화학 반응기나 저장 탱크에 질소나 이산화탄소 같은 불활성 기체를 주입하여 산소 농도를 LOC 이하로 조절합니다. 이를 통해 연소와 폭발을 원천적으로 방지하는 환경을 만들 수 있습니다.
   - 불활성화 방식은 특히 석유화학 공정이나 고위험 물질 취급 시설에서 주로 사용됩니다.

3-3. 프로세스 제어와 모니터링

   - 다양한 센서를 통해 실시간으로 산소와 가연성 물질 농도를 모니터링하고, 이 농도가 Flammability Limit Curve의 안전 범위 내에 있도록 제어하는 프로세스가 자주 활용됩니다.
   - 곡선의 데이터를 이용해 LFL과 UFL을 넘는 상황이 발생할 경우 경고가 울리도록 설정하여 사고를 예방합니다.

4. 연소한계곡선 응용 사례

예를 들어, 메탄가스와 공기의 혼합을 다루는 공정을 생각해 보겠습니다.
- 메탄의 LFL은 약 5%, UFL은 약 15%입니다.
- 메탄이 공기 중 5% 미만일 때는 연소가 불가능하고, 15% 이상일 때는 산소 부족으로 인해 연소가 되지 않으므로 이 두 한계를 벗어나도록 관리하면 연소 위험을 줄일 수 있습니다.

Flammability Limit Curve는 이와 같이 가연성 물질의 혼합 농도와 산소 농도 간의 관계를 시각적으로 나타내어 안전 관리와 공정 설계에 중요한 참고 자료로 사용됩니다. 소방기술사 시험에서는 이 곡선의 원리와 응용 사례를 이해하는 것이 매우 중요하며, 실제 화재 예방과 대응에서도 유용하게 활용됩니다.
