실링 제트 (Ceiling Jet)

Ceiling Jet는 화재 역학에서 중요한 개념으로, 화재 발생 시 뜨거운 연기와 가스가 천장 아래로 퍼져나가는 흐름을 의미합니다. 이 현상은 화재 초기 단계에서의 열 및 연기 확산 특성을 이해하는 데 매우 중요하며, 화재 감지 및 제어 시스템 설계에 핵심적인 역할을 합니다.

1. Ceiling Jet의 정의

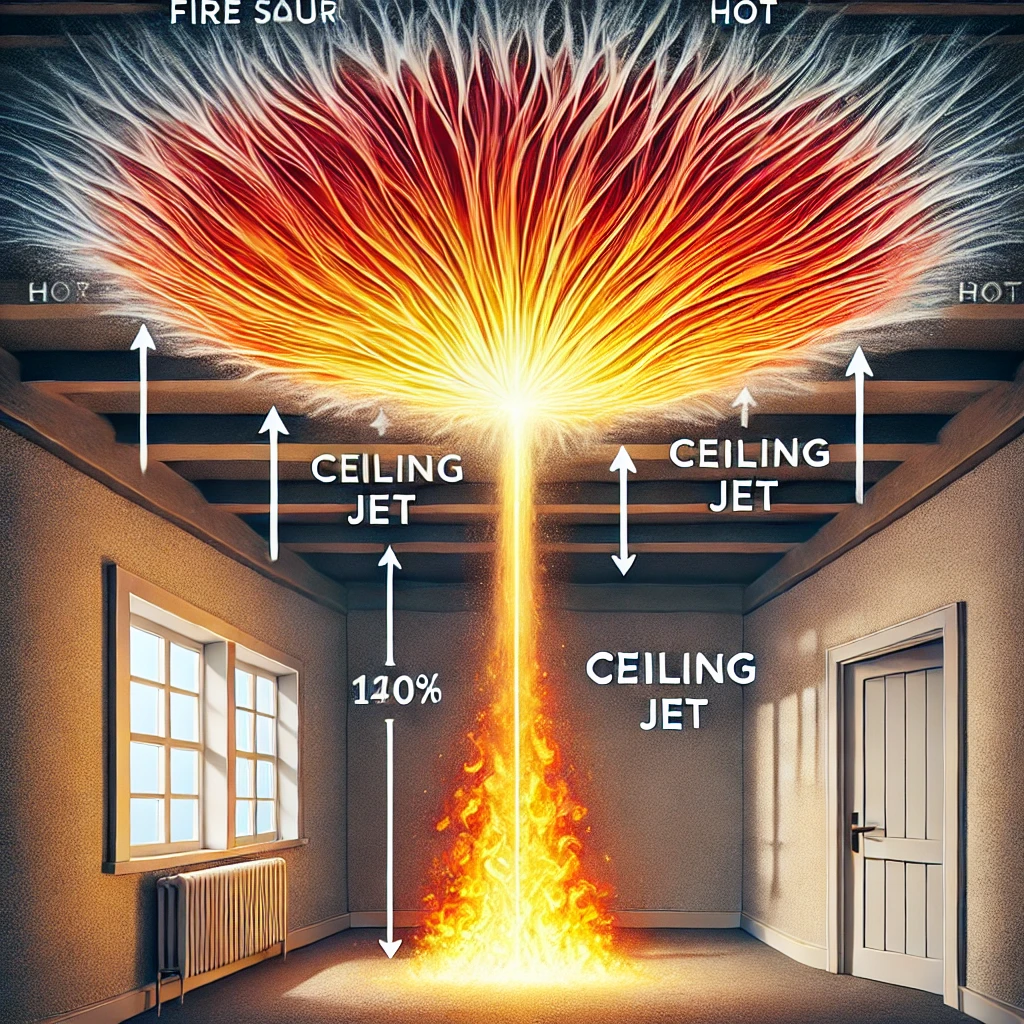

• 화재로 인해 발생한 뜨거운 공기와 연기가 천장으로 상승한 후, 천장 면을 따라 수평으로 퍼져나가는 흐름을 말합니다.

• 천장 제트는 화재 중심에서 발생하는 열류가 벽이나 다른 물체에 부딪히기 전까지 계속 확산됩니다.

• 열 복사와 대류를 통해 천장 면에 열 손상을 일으키거나, 스프링클러 및 감지기를 작동시키는 데 영향을 미칩니다.



2. Ceiling Jet의 발생 원리



1. 화재로 인한 열 상승:

• 화재는 열을 발생시키며, 뜨거운 공기와 연기는 주변보다 밀도가 낮아 천장으로 상승합니다.

2. 천장 근처에서 흐름의 확산:

• 천장에 도달한 뜨거운 공기는 더 이상 위로 갈 수 없으므로 수평으로 퍼져나갑니다.

3. 주변 공기와의 혼합:

• 천장 제트는 천장 근처의 상대적으로 차가운 공기와 혼합되면서 점차 냉각됩니다.



3. Ceiling Jet의 특성



• 속도:

• 천장 제트의 속도는 화재의 강도와 천장과 화원의 거리(화재 플룸의 길이)에 따라 달라집니다.

• 온도 분포:

• 화재 중심에 가까울수록 높은 온도를 가지며, 화재 중심에서 멀어질수록 온도가 낮아집니다.

• 두께:

• 천장 제트는 천장 아래 얇은 층으로 형성되며, 천장에서 멀어질수록 점차 두꺼워집니다.



4. Ceiling Jet의 영향 요인



1. 화재의 강도:

• 화재가 더 큰 열을 방출할수록 천장 제트의 온도와 속도가 높아집니다.

2. 천장의 높이:

• 천장이 높으면 천장 제트가 천장에 도달하기 전에 냉각되어 확산 속도가 낮아질 수 있습니다.

3. 천장의 형태:

• 평평한 천장과 경사진 천장은 천장 제트의 확산 형태에 영향을 미칩니다. 경사진 천장은 연기를 한쪽 방향으로 집중시킬 수 있습니다.

4. 장애물의 존재:

• 천장에 스프링클러, 조명 기구 등 장애물이 있으면 제트의 흐름이 방해받아 예상치 못한 패턴을 나타낼 수 있습니다.



5. Ceiling Jet와 화재 감지



Ceiling Jet는 화재 감지 시스템 설계에 중요한 역할을 합니다. 특히, 스프링클러와 연기 감지기의 설치 및 작동에 영향을 미칩니다.



1. 스프링클러 시스템:

• 천장 제트가 천장에 설치된 스프링클러에 도달하면, 스프링클러 헤드를 가열하여 물 분출을 유도합니다.

• 천장 제트의 온도와 속도를 고려하여 스프링클러의 민감도와 설치 간격을 설계해야 합니다.

2. 연기 감지기:

• 천장 제트의 흐름이 연기 감지기에 도달하면 화재 경보를 활성화합니다.

• 제트의 속도와 두께는 감지기의 위치와 성능에 영향을 미칩니다.



6. Ceiling Jet의 수학적 모델링



천장 제트의 특성을 예측하기 위해 여러 모델이 사용됩니다. 대표적인 모델로는 McCaffrey, Heskestad 등의 경험적 방정식이 있습니다.

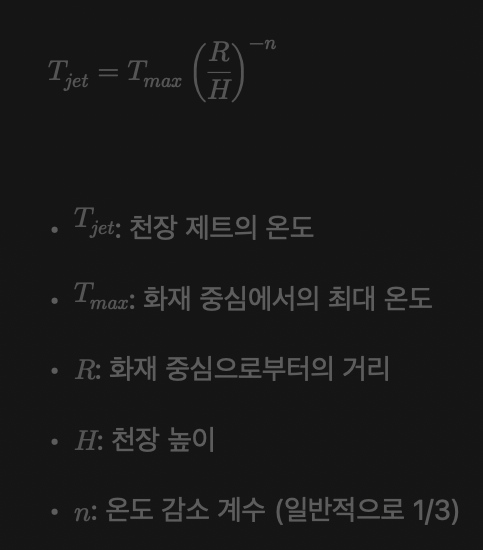

McCaffrey 방정식 (온도 프로파일 예측):

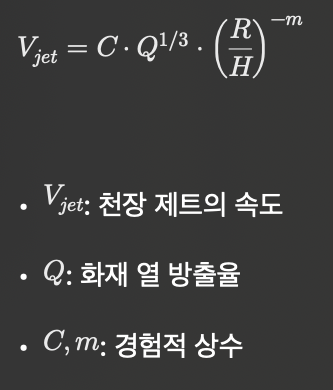

Heskestad 방정식 (속도 프로파일 예측):





이 방정식들은 천장 제트의 온도와 속도를 예측하여 화재 감지기 및 소방 시스템 설계에 활용됩니다.



7. Ceiling Jet의 활용



1. 화재 감지기 설계:

• 연기 감지기 및 스프링클러의 위치를 설계할 때 천장 제트의 도달 시간, 온도, 속도를 고려합니다.

2. 화재 시뮬레이션:

• CFD(Computational Fluid Dynamics) 모델을 활용하여 천장 제트의 확산을 시뮬레이션하고, 화재 초기 대응 시스템을 최적화합니다.

3. 화재 안전 평가:

• 건물 내 천장 구조와 연기 흐름을 분석하여 화재 발생 시 피난과 소화 시스템의 효율성을 평가합니다.



8. 소방기술사 시험과 Ceiling Jet



소방기술사 시험에서는 Ceiling Jet의 정의, 발생 원리, 영향을 미치는 요인, 그리고 감지 시스템 설계와의 연관성이 자주 언급됩니다. 특히, 천장 제트를 기반으로 한 스프링클러 및 감지기 설계 문제는 출제 빈도가 높습니다.



맺음말



Ceiling Jet는 화재 역학과 화재 감지 시스템 설계의 핵심 개념으로, 천장 아래의 뜨거운 공기 흐름이 화재 초기 진압 및 경보 시스템에 미치는 영향을 이해하는 데 필수적입니다. 천장 제트의 특성과 설계 요소를 깊이 이해하면 소방 시스템을 더욱 효과적으로 설계할 수 있습니다. 필요하다면 더 자세한 자료나 응용 사례를 제공해 드리겠습니다! 😊
