플룸 (Fire Plume)



**플룸(Fire Plume)**은 화재 역학에서 중요한 현상으로, 화재 발생 시 열과 연기에 의해 생성되는 뜨거운 기류가 위로 상승하며 주변 공기를 끌어들이는 흐름을 의미합니다. 플룸은 화재 초기 단계에서 열과 연기의 수직 이동을 이해하는 데 중요한 역할을 하며, 연기 확산, 천장 제트(Ceiling Jet), 화재 감지기 작동, 스프링클러 설계 등에 직접적인 영향을 미칩니다.

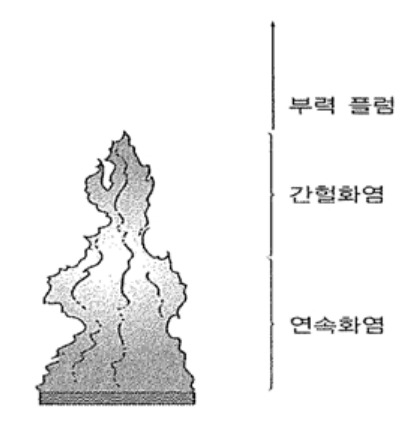

1. 플룸의 정의



• 화재로 인해 발생한 뜨거운 연소 생성물(가스, 연기)이 주변보다 낮은 밀도로 인해 위로 상승하는 현상.

• 플룸은 화재 중심에서 발생하며, 열전달(대류와 복사)과 공기 혼합에 영향을 미칩니다.

• 화재 플룸은 화재가 커질수록 강도가 증가하며, 천장에 도달한 뒤 수평으로 퍼져 천장 제트로 이어집니다.



2. 플룸의 발생 원리



2-1. 열에 의한 밀도 차이:

• 화재는 높은 온도의 연소 생성물을 만들어냅니다.

• 뜨거운 가스는 주변 차가운 공기보다 밀도가 낮아 상승합니다.

2-2. 공기 유입(Entrainment):

• 플룸 상승 과정에서 주변 공기가 끌려 들어와 혼합됩니다.

• 이로 인해 플룸의 부피가 커지고 온도가 점차 낮아집니다.

2-3. 천장 도달 후 변화:

• 플룸이 천장에 닿으면 더 이상 상승하지 못하고 수평으로 확산되어 천장 제트를 형성합니다.



3. 플룸의 특성

3-1 속도

• 플룸의 상승 속도는 화재의 강도(열 방출률)와 화원으로부터의 거리(높이)에 따라 달라집니다.

• 화재가 강할수록 플룸의 상승 속도와 연기 확산 속도가 빨라집니다.

3-2 온도

• 플룸의 중심부는 높은 온도를 가지며, 화원에서 멀어질수록 점차 온도가 낮아집니다.

• 주변 공기와의 혼합으로 인해 상부로 갈수록 온도가 감소합니다.

3-3 폭

• 플룸의 폭은 상승할수록 넓어지며, 이는 공기 유입과 혼합 효과로 인해 발생합니다.



4. 플룸의 종류



플룸은 화재의 특성과 주변 조건에 따라 다르게 나타날 수 있습니다.



4-1. 자유 플룸 (Free Plume):

• 장애물이 없는 열린 공간에서 발생하는 플룸.

• 공기 유입이 자유롭고 대칭적인 형태를 보임.

4-2. 벽 플룸 (Wall Plume):

• 화재가 벽에 인접하여 발생할 때 형성되는 플룸.

• 벽에 의해 상승 방향이 제약을 받으며 비대칭적 흐름.

4-3. 코너 플룸 (Corner Plume):

• 화재가 두 벽이나 코너에 위치할 때 발생.

• 공기 유입이 제한되어 플룸이 더욱 좁고 강하게 상승.



5. 플룸과 화재 안전



플룸은 화재 안전 시스템 설계에 중요한 영향을 미칩니다.



5-1. 스프링클러 설계:

• 플룸의 온도와 속도를 고려하여 스프링클러의 작동 온도 및 위치를 결정합니다.

5-2. 연기 감지기 설계:

• 플룸의 확산 범위를 고려하여 감지기의 민감도와 설치 높이를 조정합니다.

5-3. 연기 제어 시스템:

• 플룸을 기반으로 연기 배출 팬과 제연 설비의 위치와 용량을 설계합니다.

5-4. 피난 경로 설계:

• 플룸의 확산 경로를 예측하여 연기 피해를 최소화하는 피난 경로를 설계합니다.



6. 맺음말



플룸은 화재 발생 시 열과 연기의 수직 이동을 이해하는 데 필수적인 개념입니다. 이 현상을 정확히 이해하면 화재 감지기, 스프링클러, 연기 제어 시스템 등을 효과적으로 설계할 수 있습니다.
